NKIA

是特别节省空间的滚动轴承,用于承受径向重载荷和轴向轻载荷。滚针承受径向载荷不能大于径向载荷的25%,如轴向力沿双方向作用时,在轴承间距不大的情况下,则可安装两个彼此相对作用的滚针一角接触轴承。

NKIB

是特别节省空间的滚动轴承,可以承受径向重载荷和双向轴向轻载荷,使轴在轴向定位;其轴向间隙为0.08到0.25mm。轴向载荷不能大于径向载荷的25%。分离式的两内圈是为了便于组装,但它们不能互换;两半内圈应轴向紧固在一起。

NX和NX...Z

此组合式轴承可以承受径向载荷及由密装珠承受中等单向轴向载荷。这种节省空间的轴向可允许轴与轴之间距离非常小,中心距的更小尺寸就是轴承外径的尺寸。轴承可以由外圈上的外止动环、轴承座孔台肩或轴承座孔上的内止动环支承以承受轴向载荷,如果两套轴承彼此相向安装,可以承受交变式的轴向载荷。

NKX和NKX...Z

此组合式轴承除承受径向负荷外可承受单向轴向重负荷。

NKXR

此系列比NKX系列轴承具有较大的轴向负荷能力。

NJA和DNJB

此两种系列的组合式轴承是不可分离型的,它承受交变式的轴向载荷。轴承具有0.1-0.3mm的轴向游隙。NDJB系列轴承有一个活动的定距环。

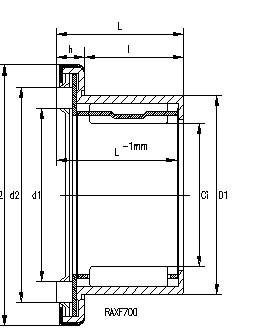

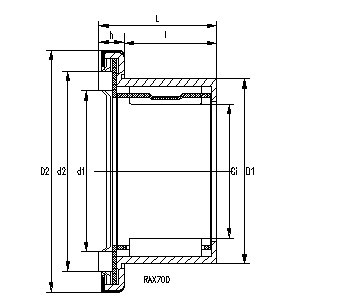

RAX 700和RAXF 700

此两种系列的组合轴承是冲压成形的,能更大限度节省空间。能承受径向轻负荷和轴向重负荷。

RAX 700和RAXF 700

此两种系列的组合轴承是冲压成形的,能更大限度节省空间。能承受径向轻负荷和轴向重负荷。

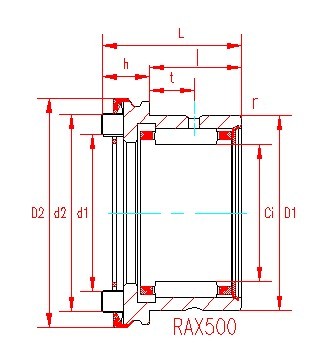

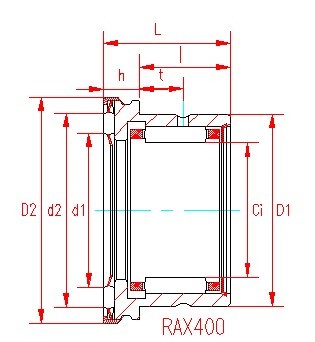

RAX 400和RAXF 700

此两种系列的组合轴承能承受径向重负荷和轴向重负荷。且RAX500比RAX400的轴向承载能力更强。

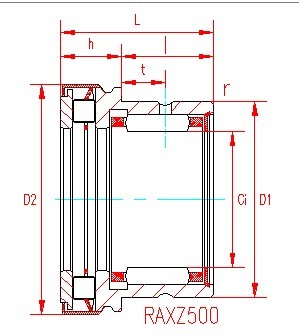

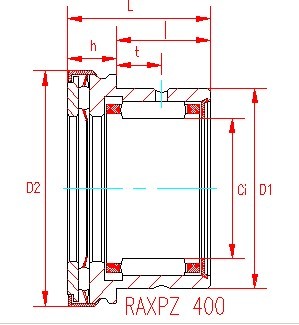

RAXPZ 400和RXAZ 500

此两种系列的组合轴承能承受径向重负荷和轴向重负荷。适用于安装不能作为滚道的使用环境。

注:RAX 700、RAXF 700、RAX 400、RAX 500、RAXPZ 400和RXAZ 500的内切圆与外径的配合尺寸及公差与"N"字母开头的组合轴承的相关项目不相同,可向扬帆轴承技术部咨询。

轴向保持架由塑料制成，允许工作温度：120°C连续；180°C短期。

1）更小的轴向负荷，Fa=Cr(轴向）的1％到2%。

2）脂润滑极限转速为表列数值的25％。

3）内圈和止动环必须分别订购。

The axial cages are made of plastic,permissible operating temperature:120°C(continuous operation).

1)Minimum axial load Fa=1%to2% of the axial dynamic load rating C.

2)Limiting speed oil lubrication.For grease lubrication,25% of the values given in the table is permissible.

3)lnner rings and snag ring grooves must be orderd sepately.
