    滚针/推力球轴承 NX


    单向推力轴承组件,油润滑
    F w
    mm
    D
    mm
    C
    mm
    NX7-TV 7 14 18
    NX10 10 19 18
    NX12 12 21 18
    NX15 15 24 28
    NX17 17 26 28
    NX20 20 30 28
    NX25 25 37 30
    NX30 30 42 30
    NX35 35 47 30
    常州扬帆轴承制造有限公司
    阿里诚信通认证 ENGLISH| 中文版 |

    公司介绍认证体系生产车间 | 产品中心 | 新闻动态 | 销售网络 | 技术研发 | 联系我们 | 首页
    主要产品



    点击这里可以给对方发送消息点击这里给我发消息

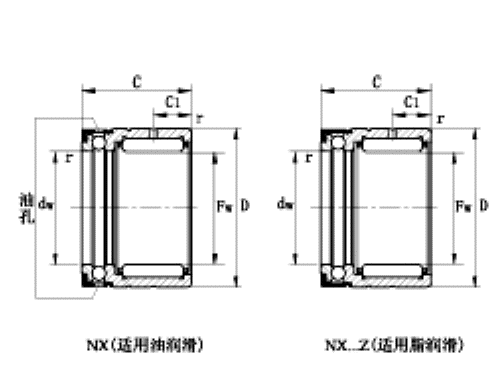

    滚针和推力球组合轴承 .NX,NX…Z 系列

    Combined Needle Roller And Thrust Ball Bearings

    滚针/推力球轴承 NX..-Z


    单向推力轴承组件,脂润滑

    点击以下型号可以获得详细尺寸

    F w
    mm
    D
    mm
    C
    mm
    NX7-Z-TV 7 14 18
    NX10-Z 10 19 18
    NX12-Z 12 21 18
    NX15-Z 15 24 28
    NX17-Z 17 26 28
    NX20-Z 20 30 28
    NX25-Z 25 37 30
    NX30-Z 30 42 30
    NX35-Z 35 47 30



    轴径 型号 重量 尺寸 基本额定载荷 极限转速 安装尺寸 适合的内圈代号
    Shaft Designation Mass Dimensions Basic Load Ratings Limiting Mounting Dimensions Designation
    Diameter 油润滑 脂润滑   Fw D C C1 dw r 径向 Radial 轴向 Axial Speed C2 D1 da ra Lnner Ring
      Oil Grease               动 Cr 静 Cor 动 Cr 静 Cor
      Lubrication Lubrication               Dynamic Static Dynamic Static
    mm     g     ±0.25   E8 min. kN kN kN kN rpm -0.5     max. d×F×B
    7 NX 7TN NX 7ZTN 14 7 14 18 4.7 7 0.3 3.48 3.32 3.40 4.58 15000 10.0 16.5 9.6 0.3 ——
    10 NX 10 NX 10Z 25 10 19 18 4.7 10 0.3 5.10 4.90 5.40 5.60 11000 10.0 21.9 14.6 0.3 IR 6×10×10
    12 NX 12 NX 12Z 28 12 21 18 4.7 12 0.3 4.80 6.10 5.70 6.90 9500 10.0 23.7 16.6 0.3 IR 8×12×10
    15 NX 15 NX 15Z 48 15 24 28 8.0 15 0.3 10.30 13.70 6.15 8.71 8000 12.2 26.5 19.0 0.3 IR 12×15×16
    17 NX 17 NX 17Z 53 17 26 28 8.0 17 0.3 11.10 15.70 6.38 9.95 7500 12.2 28.5 21.0 0.3 IR 14×17×17
    20 NX 20 NX 20Z 68 20 30 28 8.0 20 0.3 16.20 22.90 7.69 12.90 6500 12.2 33.6 25.0 0.3 IR 17×20×16
    25 NX 25 NX 25Z 115 25 37 30 8.0 25 0.3 21.50 31.60 12.20 21.10 4900 14.2 40.4 31.6 0.3 IR 20×25×16
    30 NX 30 NX 30Z 130 30 42 30 10.0 30 0.3 24.80 39.80 12.70 25.00 4300 14.2 45.1 36.5 0.3 IR 25×30×20
    35 NX 35 NX 35Z 160 35 47 30 10.0 35 0.3 25.40 44.10 13.50 29.90 3700 14.2 50.1 40.5 0.3 IR 30×35×20
    说明:
    1.表中所列基本额定载荷、极限转速和重量,仅供选择参考用。
    2.轴承的保持架如由塑料制成,允许工作温度:120℃连续,180℃短期。
    3.脂润滑时,极限转速为表列数值的60%。
    4.内圈须单独定货。

    Note:
    1.These load, speed and mass is reference of choice only.
    2.If the cages are made of plastics, the maximum allowable working themperrature is 120℃ in
      continuous working and 180℃ in short working.
    3.With grease lubrication, 60% of these limiting speed will apply.
    4.The inner race will be supplied with single.


    组合轴承 是我司具有特色的一款产品,具有精度高,使用寿合长等特点.目前我司生产的 组合轴承 已于国内多个主机厂家配套并远销本司. 组合式滚针轴承是由一个向心滚针轴承和一个推力 轴承 相结合 ,因此能够承受径向和轴向负荷。 组合式滚针轴承在很小的向空间里对固定端 轴承 配置进行定位。...而其它类型的固定端 轴承 占空间太大的场合

    现行代号 原用代号 CZB CZB 规格(dxDxT) 重量(kg)
    ZARN2052 ZARN2052 ARN2052 ZARN2052 20×52×46
    ZARN2557 ZARN2557 ARN2557 ZARN2557 25×57×50
    ZARN3062 ZARN3062 ARN3062 ZARN3062 30×62×50
    ZARN3570 ZARN3570 ARN3570 ZARN3570 35×70×54
    ZARN4075 ZARN4075 ARN4075 ZARN4075 40×75×54
    ZARN4580 ZARN4580 ARN4580 ZARN4580 45×80×60 1.21
    ZARN5090 ZARN5090 ARN5090 ZARN5090 50×90×60
    ZARN2062 ZARN2062 ARN2062 ZARN2062 20×62×60
    ZARN2572 ZARN2572 ARN2572 ZARN2572 25×72×60
    ZARN3080 ZARN3080 ARN3080 ZARN3080 30×80×66
    ZARN3585 ZARN3585 ARN3585 ZARN3585 35×85×66
    ZARN4090 ZARN4090 ARN4090 ZARN4090 40×90×75
    ZARN45105 ZARN45105 ARN45105 ZARN45105 45×105×82
    ZARN50110 ZARN50110 ARN50110 ZARN50110 50×110×82 3.59
    ZARN55115 ZARN55115 ARN55115 ZARN55115 55×115×82
    ZARN60120 ZARN60120 ARN60120 ZARN60120 60×120×82 4.41
    ZARN65125 ZARN65125 ARN65125 ZARN65125 65×125×82
    ZARN70130 ZARN70130 ARN70130 ZARN70130 70×130×82
    ZARN75155 ZARN75155 ZARN75155 75×155×108
    ZARN90180 ZARN90180 ZARN90180 90×180×110

    现行代号 原用代号 CZB CZB CZB CZB 规格 FwxDxD1xC
    NKX12 6674099 NKX12T2 NAKX12 12×21 ×26×23 -
    NKX15 6674901 NKX15T2 NAKX15 15×24× 28×23 -
    NKX17 6674902 NKX17T2 NAKX17 17×26× 30×25 -
    NKX20 6674903 NKX20T2 NAKX20 20×30× 35×30 -
    NKX25 6674904 NKX25T2 NAKX25 25×37× 42×30 -
    NKX30 6674905 NKX30T2 NAKX30 30×42× 47×30 -
    NKX35 6674906 NKX35T2 NAKX35 35×47× 52×30
    NKX40 6674907 NKX40T2 NAKX40 40×52× 60×32 -
    NKX45 6674908 NKX45T2 NAKX45 45×58× 65×32 -
    NKX50 6674909 NKX50T2 NAKX50 50×62× 70×35 -

    无保持架带内圈滚针轴承

    Needle Roller Bearings with Inner Ring without Cage

    组合滚针轴承NKIA 系列





    轴径

    Shaft Diameter

    mm

    型号

    Designation

    重量

    Mass

    g

    尺寸 Dimensions

    基本额定载荷

    Basic Load Ratings

    极限转速
    Limiting Speed

    rpm
    原有型号
    Origin Designation

    d

    F

    D

    B

    r min.

    径向 Radial

    轴向Axial

    Mm

    动 Cr DyRNAVmic

    静 Cor Static

    动 Cr DyRNAVmic

    静 Cor Static

    N

    12

    NKIA5901

    40

    12

    16

    24

    16

    0.3

    7.600 8.3 2.7 3.45 24000 5974901

    15

    NKIA5902

    50

    15

    20

    28

    18

    0.3

    10.6 13.6 2.9 4.2 22000 5974902

    17

    NKIA5903

    56

    17

    22

    30

    18

    0.3

    11.0 14.6 3.15 4.9 21000 5974903

    20

    NKIA5904

    103

    20

    25

    37

    23

    0.3

    21.0 25.5 4.9 7.4 17000 5974904

    25

    NKIA5905

    130

    25

    30

    42

    23

    0.3

    23.6 31.5 5.4 9.3 15000 5974905

    30

    NKIA5906

    147

    30

    35

    47

    23

    0.3

    25.0 35.5 5.9 11.2 13000 5974906

    35

    NKIA5907

    243

    35

    42

    55

    27

    0.6

    31.5 50.0 7.4 14.9 11000 5974907

    40

    NKIA5908

    315

    40

    48

    62

    30

    0.6

    43.0 67.0 9.2 19.4 9500 5974908

    45

    NKIA5909

    375

    45

    52

    68

    30

    0.6

    45 73.0 9.6 21.4 8500 5974909

    50

    NKIA5910

    380

    50

    58

    72

    30

    0.6

    47 80.0 10.1 24.30 8500 5974910

    55

    NKIA5911

    550

    55

    63

    80

    34

    1.0

    58 100 12.1 29.5 7500 5974911

    60

    NKIA5912

    590

    60

    68

    85

    34

    1.0

    60 108 12.4 32 7000 5974912

    65

    NKIA5913

    635

    65

    72

    90

    34

    1.0

    61 112 12.8 34 6500 5974913

    70

    NKIA5914

    980

    70

    80

    100

    40

    1.0

    84 156 16.8 44.5 6000 5974914

    说明:

    1、 表中所列基本额定载荷、极限转速和重量,仅供选择参考用。

    2、 承的保持架如由塑料制成,允许工作温度: 120 ℃连续, 180 ℃短期。

    3 、 脂润滑时,极限转速为表列数值的 60% 。

    无保持架带内圈滚针轴承

    Needle Roller Bearings with Inner Ring without Cage

    组合滚针轴承NKIB 系列





    轴径

    Shaft Diameter

    mm

    型号

    Designation

    重量

    Mass

    g

    尺寸 Dimensions

    基本额定载荷

    Basic Load Ratings

    极限转速
    Limiting Speed

    rpm
    原有型号
    Origin Designation

    d

    F

    D

    B

    r min.

    径向 Radial

    轴向Axial

    Mm

    动 Cr DyRNAVmic

    静 Cor Static

    动 Cr DyRNAVmic

    静 Cor Static

    N

    12

    NKIB5901

    40

    12

    16

    24

    16

    0.3

    7.600 8.3 2.7 3.45 24000 5974901

    15

    NKIB5902

    50

    15

    20

    28

    18

    0.3

    10.6 13.6 2.9 4.2 22000 5974902

    17

    NKIB5903

    56

    17

    22

    30

    18

    0.3

    11.0 14.6 3.15 4.9 21000 5974903

    20

    NKIB5904

    103

    20

    25

    37

    23

    0.3

    21.0 25.5 4.9 7.4 17000 5974904

    25

    NKIB5905

    130

    25

    30

    42

    23

    0.3

    23.6 31.5 5.4 9.3 15000 5974905

    30

    NKIB5906

    147

    30

    35

    47

    23

    0.3

    25.0 35.5 5.9 11.2 13000 5974906

    35

    NKIB5907

    243

    35

    42

    55

    27

    0.6

    31.5 50.0 7.4 14.9 11000 5974907

    40

    NKIB5908

    315

    40

    48

    62

    30

    0.6

    43.0 67.0 9.2 19.4 9500 5974908

    45

    NKIB5909

    375

    45

    52

    68

    30

    0.6

    45 73.0 9.6 21.4 8500 5974909

    50

    NKIB5910

    380

    50

    58

    72

    30

    0.6

    47 80.0 10.1 24.30 8500 5974910

    55

    NKIB5911

    550

    55

    63

    80

    34

    1.0

    58 100 12.1 29.5 7500 5974911

    60

    NKIB5912

    590

    60

    68

    85

    34

    1.0

    60 108 12.4 32 7000 5974912

    65

    NKIB5913

    635

    65

    72

    90

    34

    1.0

    61 112 12.8 34 6500 5974913

    70

    NKIB5914

    980

    70

    80

    100

    40

    1.0

    84 156 16.8 44.5 6000 5974914

    说明:

    1、 表中所列基本额定载荷、极限转速和重量,仅供选择参考用。

    2、 承的保持架如由塑料制成,允许工作温度: 120 ℃连续, 180 ℃短期。

    3 、 脂润滑时,极限转速为表列数值的 60% 。

    滚针-角接触球 组合轴承

    滚针和推力球 组合轴承 (NKX00型) br2、 滚针和带外罩的推力球 组合轴承 (NKX00Z型 )br3、 有内

    圈的滚针和推力球 组合轴承 (NKX00+IR型)br4、有内圈的滚针和带外罩的推力球 组合轴承

    NKX00Z+IR型) br5、 滚针和角接触球 组合轴承 (NKIA0000型) br6、 滚针和三点接触球 组合轴承

    NKIB0000) br7、 滚针和推力圆柱滚子 组合轴承 (NKXR型) br8、 滚针和带外罩的推力圆柱滚子组

    合轴承(NKXR…Z型)br9、有内圈的滚针和推力圆柱滚子 组合轴承 (NKXR+IR型)br10、有内圈的

    滚针和带外罩的推力圆柱滚子 组合轴承 (NKXR…Z+IR型)br11、 滚针和双向推力圆柱滚子 组合轴承

    (ZARN型)br12、带法兰盘的滚针和双向推力圆柱滚子 组合轴承 (ZARF型)



    组合滚针轴承NKIA 有内圈单向受力

    组合滚针轴承NKIB 分离式内圈双向受力

    组合滚针轴承NKIA

    组合滚针轴承NKIB

    滚针-推力圆柱滚子

    组合滚针轴承NKXR

    组合滚针轴承NKXR..Z

    组合滚针轴承NKXR系列具有较大的单向轴向负荷能力

    组合滚针轴承NKXR

    组合滚针轴承NKXR..Z

    组合滚针轴承ZARN

    组合滚针轴承ZARF

    组合滚针轴承ZARF..L

    系列 说明
    NKIA 向心滚针轴承与单向角接触球轴承的组合,用于轴向轻负荷
    NKIB 向心滚针轴承与双向角接触球轴承的组合,用于轴向轻负荷
    NX 向心滚针轴承与密封式推力球轴承的组合,带固定罩壳,用于中等轴向负荷(用于油润滑)
    NX...Z 向心滚针轴承与密封式推力球轴承的组合,带固定罩壳,用于中等轴向负荷(用于脂润滑)
    NKX 向心滚针轴承与推力球轴承的组合,不带固定罩壳
    NKX...Z 向心滚针轴承与推力球轴承的组合,带固定罩壳
    NKXR 向心滚针轴承与推力圆柱滚子轴承的组合,不带固定罩壳
    NKXR...Z 向心滚针轴承与推力圆柱滚子轴承的组合,带固定罩壳
    NJA 59 先行捆住轴承与向心推力球轴承的组合
    DNJB 59 向心滚针轴承与向心推力球轴承的组合,带活动定距环
    RAX 700 穿孔型冲压外圈滚针轴承与推力滚针轴承的组合
    RAXF 700 封口型冲压外圈滚针轴承与推力滚针轴承的组合
    RAX 400 向心滚针轴承与推力滚针轴承的组合
    RAX 500 向心滚针轴承与推力圆柱滚子轴承的组合
    RAXPZ 400 向心滚针轴承与推力滚针轴承的组合,带固定罩壳
    RAXZ 500 向心滚针轴承与推力圆柱滚子轴承的组合,带固定罩壳

    组合滚针轴承ZARN

    组合滚针轴承ZARF

    组合滚针轴承ZARF..L

    此类轴承可承受双向轴向载荷和径向载荷,具有较高的精度和刚性。 ZARN、ZARF型 是滚针和双向推力圆柱滚子 组合轴承 ,适用于数控加工中心等丝杠支承

    ZARN ZARF ZARF..L

    此类轴承可承受双向轴向载荷和径向载荷,具有较高的精度和刚性。 ZARN、ZARF型 是滚针和双向推力圆柱滚子组合轴承,适用于数控加工中心等丝杠支承



    ZARN组合轴承是我司具有特色的一款产品,具有精度高,使用寿合长等特点.目前我司生产的组合轴承已于国内多个主机厂家配套并远销本司. 组合式滚针轴承是由一个向心滚针轴承和一个推力 轴承 相结合 ,因此能够承受径向和轴向负荷。 组合式滚针轴承在很小的径向空间里对固定端 轴承 配置进行定位。...而其它类型的固定端 轴承 占空间太大的场合,这些 轴承 特别有用 .

    现行代号 原用代号 。CZB 。。CZB 规格(dxDxT) 重量(kg)
    ZARN2052 ZARN2052 ARN2052 ZARN2052 20×52×46
    ZARN2557 ZARN2557 ARN2557 ZARN2557 25×57×50
    ZARN3062 ZARN3062 ARN3062 ZARN3062 30×62×50
    ZARN3570 ZARN3570 ARN3570 ZARN3570 35×70×54
    ZARN4075 ZARN4075 ARN4075 ZARN4075 40×75×54
    ZARN4580 ZARN4580 ARN4580 ZARN4580 45×80×60 1.21
    ZARN5090 ZARN5090 ARN5090 ZARN5090 50×90×60
    ZARN2062 ZARN2062 ARN2062 ZARN2062 20×62×60
    ZARN2572 ZARN2572 ARN2572 ZARN2572 25×72×60
    ZARN3080 ZARN3080 ARN3080 ZARN3080 30×80×66
    ZARN3585 ZARN3585 ARN3585 ZARN3585 35×85×66
    ZARN4090 ZARN4090 ARN4090 ZARN4090 40×90×75
    ZARN45105 ZARN45105 ARN45105 ZARN45105 45×105×82
    ZARN50110 ZARN50110 ARN50110 ZARN50110 50×110×82 3.59
    ZARN55115 ZARN55115 ARN55115 ZARN55115 55×115×82
    ZARN60120 ZARN60120 ARN60120 ZARN60120 60×120×82 4.41
    ZARN65125 ZARN65125 ARN65125 ZARN65125 65×125×82
    ZARN70130 ZARN70130 ARN70130 ZARN70130 70×130×82
    ZARN75155 ZARN75155 ZARN75155 75×155×108
    ZARN90180 ZARN90180 ZARN90180 90×180×110

    现行代号 原用代号 CZB CZB CZB CZB 规格 FwxDxD1xC
    NKX12 6674099 NKX12T2 NAKX12 12×21 ×26×23 -
    NKX15 6674901 NKX15T2 NAKX15 15×24× 28×23 -
    NKX17 6674902 NKX17T2 NAKX17 17×26× 30×25 -
    NKX20 6674903 NKX20T2 NAKX20 20×30× 35×30 -
    NKX25 6674904 NKX25T2 NAKX25 25×37× 42×30 -
    NKX30 6674905 NKX30T2 NAKX30 30×42× 47×30 -
    NKX35 6674906 NKX35T2 NAKX35 35×47× 52×30
    NKX40 6674907 NKX40T2 NAKX40 40×52× 60×32 -
    NKX45 6674908 NKX45T2 NAKX45 45×58× 65×32 -
    NKX50 6674909 NKX50T2 NAKX50 50×62× 70×35 -
